ヤーン・テラー効果：電子数と配位の歪み

更新 2024-2-24

ヤーン・テラー効果（ヤーンテラー効果、Jahn–Teller effect）

配位構造とエネルギー

酸化物中では、正の電荷を持つ金属が負の電荷を持つ酸素イオンによって配位されています．酸化物において物性（磁性、電気伝導性、色など）の主役を担うのは主に金属イオンであり、物質の性質もまた金属の配位構造に強い影響を受けます．

酸化物でよく見られる配位構造は八面体配位や四面体配位ですが、このような配位の違いによって何が変わるのでしょうか．

金属イオンはｄ軌道に電子を持っています．ｄ電子は５つの異なる軌道に収納され、金属イオンごとに異なる電子数を持ちます．配位子のない状態では５つの軌道は互いにエネルギーが等しい（縮退している）ですが、配位子があるとエネルギー分裂を起こします．

ｄ軌道がどのように分裂し、電子がどのように分布するかは結晶場理論（配位子場理論）によって説明されるのでした．八面体配位の場合、ｄ軌道はエネルギーの低い $t_{2g}$ 軌道（三重縮退）とエネルギーの高い $e_g$ 軌道（二重縮退）に分裂します．四面体配位の場合はエネルギーの序列が逆になります．

$t_{2g}$ 軌道と $e_g$ 軌道の間のエネルギー差を $Δ_o$ 、電子対生成エネルギー $P$ を考慮し、そのエネルギーの兼ね合いによって電子がどの軌道を占有するのかが決まるのでした．電子配置のうち、全スピン数が大きな配置は高スピン、小さい方の配置は低スピンと呼ばれます．

前の記事では理想的な八面体配位や四面体配位だけを扱いました．しかし、世の中には理想的な状況だけではなく、構造的に歪んだ八面体や四面体が見られるケースもあります．

これは幾何学的な問題、すなわち原子が入り組んでいて理想的な多面体配位をとる十分なスペースがないという状況で起こりえます．それとは別に、金属イオンがある特定の数のｄ電子を持つ場合にのみ特異的に多面体が歪む場合があります．

このような現象の一つがヤーン・テラー効果（Jahn–Teller effect）です．物質の性質・結晶構造を考える上で極めて重要な概念です．この効果は1937年にHermann Arthur JahnとEdward Tellerによって導入されました．

ヤーン・テラー効果（ヤーンテラー効果、Jahn–Teller effect）
まとめ
参考文献

リンク

八面体配位の場合

典型的な例として、金属イオンが酸素に八面体配位された酸化物を考えます．ペロブスカイト構造やスピネル構造など、固体酸化物の多くで見られる状況です．xyz軸を考え、配位子を各軸の上に配置します．

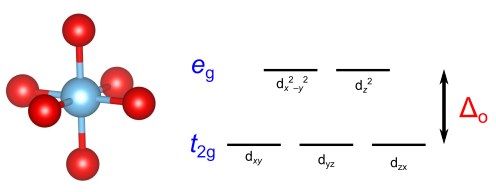

５重に縮退した金属イオンのｄ軌道は、配位子の影響により $t_{2g}$ 軌道（ $d_{xy}$ と $d_{yz}$ と $d_{zx}$ 軌道に由来）と $e_g$ 軌道（ $d_{x^2-y^2}$ と $d_{z^2}$ 軌道に由来）に分裂します．前者のほうが配位子との静電反発が少なくエネルギーが下にあり、後者は静電反発が大きいためエネルギー的に高くなります． $t_{2g}$ 軌道と $e_g$ 軌道の間のエネルギー差を $Δ_o$ と表します．

金属イオンのｄ電子は、エネルギーの低い軌道（ $t_{2g}$ 軌道）から順番に占有していくのでした．フントの規則により、異なる軌道に入る電子はそれぞれスピンを平行に配置します．１つ、２つ、３つと電子を $t_{2g}$ 軌道に入れていきますが、4つ目のｄ電子は、 $t_{2g}$ 軌道に既に占有している電子と反対方向のスピンを持って入れるか、あるいは $e_g$ 軌道に入れるかの選択肢があります．

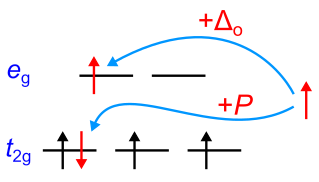

ここでは、すでに占有されている軌道に２個目の電子を入れるために必要なエネルギー（電子対生成エネルギー $P$ ）を考慮します． $Δ_o \lt P$ ならば $e_g$ 軌道に入り、 $Δ_o \gt P$ ならば $e_g$ 軌道を空けて $t_{2g}$ 軌道に４つ目の電子が入ります．全スピン数の大きさを考慮し、前者のケースをハイスピン（高スピン）、後者のケースをロースピン（低スピン）と呼びます．

電子数とヤーン・テラー効果

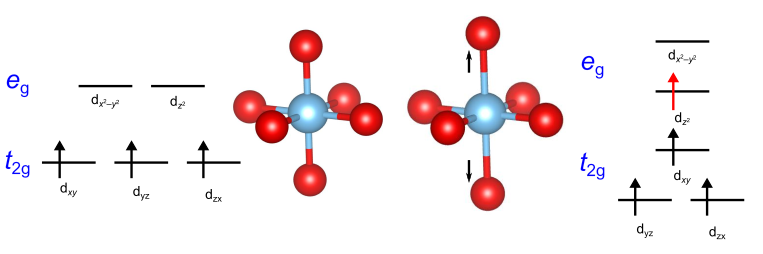

d⁴・高スピンの電子配置について考えます．ここでは、２つの $e_g$ 軌道のうち１つのみが占有されています．この軌道は $d_{x^2-y^2}$ 軌道か $d_{z^2}$ 軌道のどちらかですが、もし前者であった場合はｚ方向にある配位子の結合電子と $e_g$ 軌道にある電子が強いクーロン反発を受けます．この際、配位子がｚ軸方向に伸びることによってクーロン反発を抑えようとし、結果として一方向に伸びた八面体が生成します．

これにより $d_{z^2}$ 軌道が安定化されるとともに、全体のエネルギーが低下します．

このような効果は、ヤーン・テラー効果として知られています．

一方、電子が $d_{x^2-y^2}$ 軌道を占めていた場合はxy軸方向に強い反発を受けるため、z軸を伸ばす代わりにxy軸方向を伸ばす効果も考えられます．しかし、４つの結合を伸ばすよりも2つの結合を伸ばすほうが必要な力が小さいため、前者のように一方向のみを引き伸ばすような変形が起こる場合が多いです．

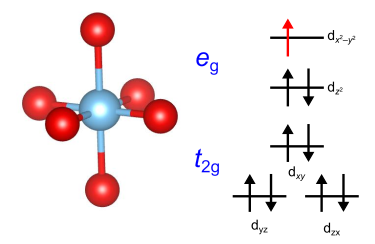

続いて、d⁹の電子配置を考えます．ここでは高スピン・低スピンの区別はなく、 $t_{2g}$ 軌道は６つの電子で埋まり、 $e_g$ 軌道には３つの電子があります．考えられる配置としては、 $d_{x^2-y^2}$ 軌道に２つの電子と $d_{z^2}$ 軌道に１つの電子があるパターン、および $d_{z^2}$ 軌道に２つの電子と $d_{x^2-y^2}$ 軌道に１つの電子があるパターンです．

前者の配置ではxy軸方向の４つの配位子を引き離すことで、後者ではz軸方向の２つの配位子を引き離すことでエネルギー的な利得があります．やはり２つの配位子を引き離すほうが容易なので、d⁹の電子配置では $d_{z^2}$ 軌道が安定化され、 $d_{x^2-y^2}$ 軌道に一つだけ電子のある配置が実現する場合がほとんどです．

銅は２価（d⁹）をとることが多く、ヤーン・テラー効果によって一方向に伸長した八面体が現れます．高温超伝導帯で有名な銅酸化物でよく見られます．中には例外として、z軸方向だけが縮んだ物質（ $\rm{Ba_2CuO_4}$ ）も知られています．[a]

ヤーン・テラー効果は格子の変形を伴い、格子の変形はエネルギーの上昇を伴います（歪みエネルギー）．実際の物質では、ヤーン・テラー効果によるエネルギー利得と格子変形によるエネルギー上昇の兼ね合いで変形の度合いが決まります．このため、ヤーン・テラー効果を示すはずの電子配置にも関わらず、見た目には変形が観測できないケースもあります．

正方形配位の場合

また、平面四配位（正方形配位）はｚ軸方向の配位子が無限の彼方に去ってしまったヤーン・テラー効果の究極体とみなすことができ、やはり２価（d⁹）の銅イオンを含む銅酸化物でよく見られます．

１価のニッケルもd⁹の電子配置を取り、平面四配位をもつ $\rm{LaNiO_2}$ や $\rm{NdNiO_2}$ などの物質が報告されています．これらのニッケル酸化物も超伝導を示すことが最近報告されました．一方で、ヤーン・テラー効果を示さない電子配置であるFe²⁺でも平面四配位が見られるケースもあります．[b,c]

その他、低スピンのd⁷配置でもヤーン・テラー効果が見られます．d¹やd²でもヤーン・テラー効果がは起こるはずですが一般にその効果はわずかです．それは、 $t_{2g}$ 軌道に対して配位子を遠ざけたときの効果が小さいことに由来します． $\rm{SrVO_2H}$ はV³⁺（d²）に対し、Hがトランス位にある八面体配位（平面四配位と同じ対称性）を持ちますが、その要因はヤーン・テラー効果に基づくものとされます．[d]

一方で、ヤーン・テラー効果を全く示さない電子配置もあります．d⁰，d³，d⁵，d⁸，d¹⁰では八面体の変形によるエネルギーの利得がないため、一般にヤーン・テラー効果を示しません．

四面体配位の場合

四面体配位の場合、 $d_{xy}$ と $d_{yz}$ と $d_{zx}$ 軌道（ $t_2$ 軌道）が $d_{x^2-y^2}$ と $d_{z^2}$ 軌道（ $e$ 軌道）よりもエネルギー的に高くなるのでした．また、八面体配位のケースよりも分裂のエネルギー $Δ_t$ が小さくなることが知られています．四面体配位では高スピンをとる場合が多いです．

$t_2$ 軌道の一部に電子が占有している場合にヤーン・テラー効果を示す場合があります．d⁴配置やd⁹配置の場合、ヤーン・テラー効果によって四面体は上から押しつぶされたような平坦な形となります．d³やd⁸配位の場合は、縦に引き伸ばしたような細長い四面体となります．八面体のときと比べると変形の駆動力が小さく、必ずしも予測される通りの変形をするとは限りません．
